Project 3 最短路查找

项目内容

Project3

使用Dijkstra算法（dial实现）计算任意两点间的最短路；

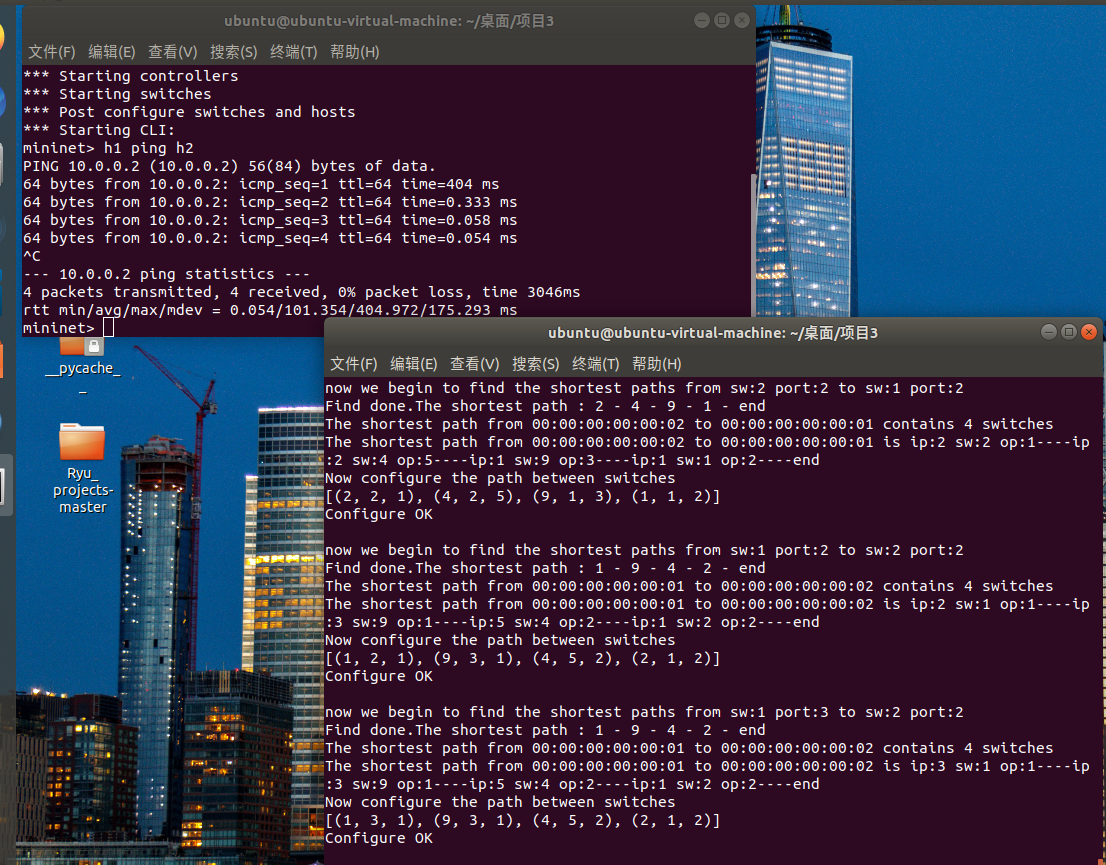

使用最短路由配置任意两点间的通信业务；

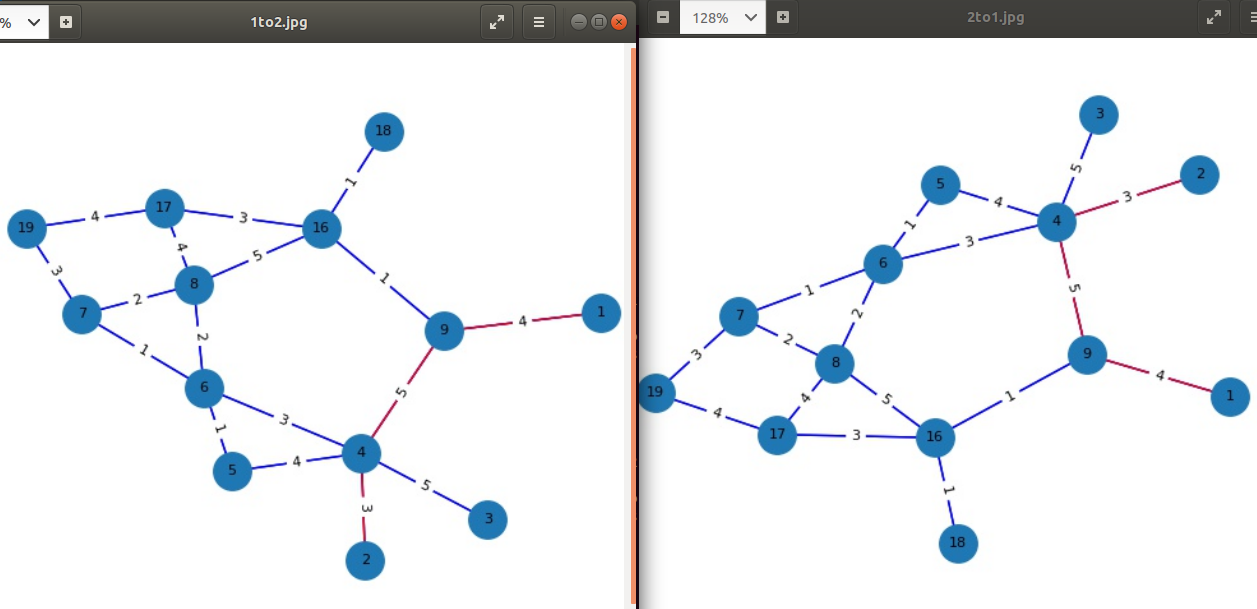

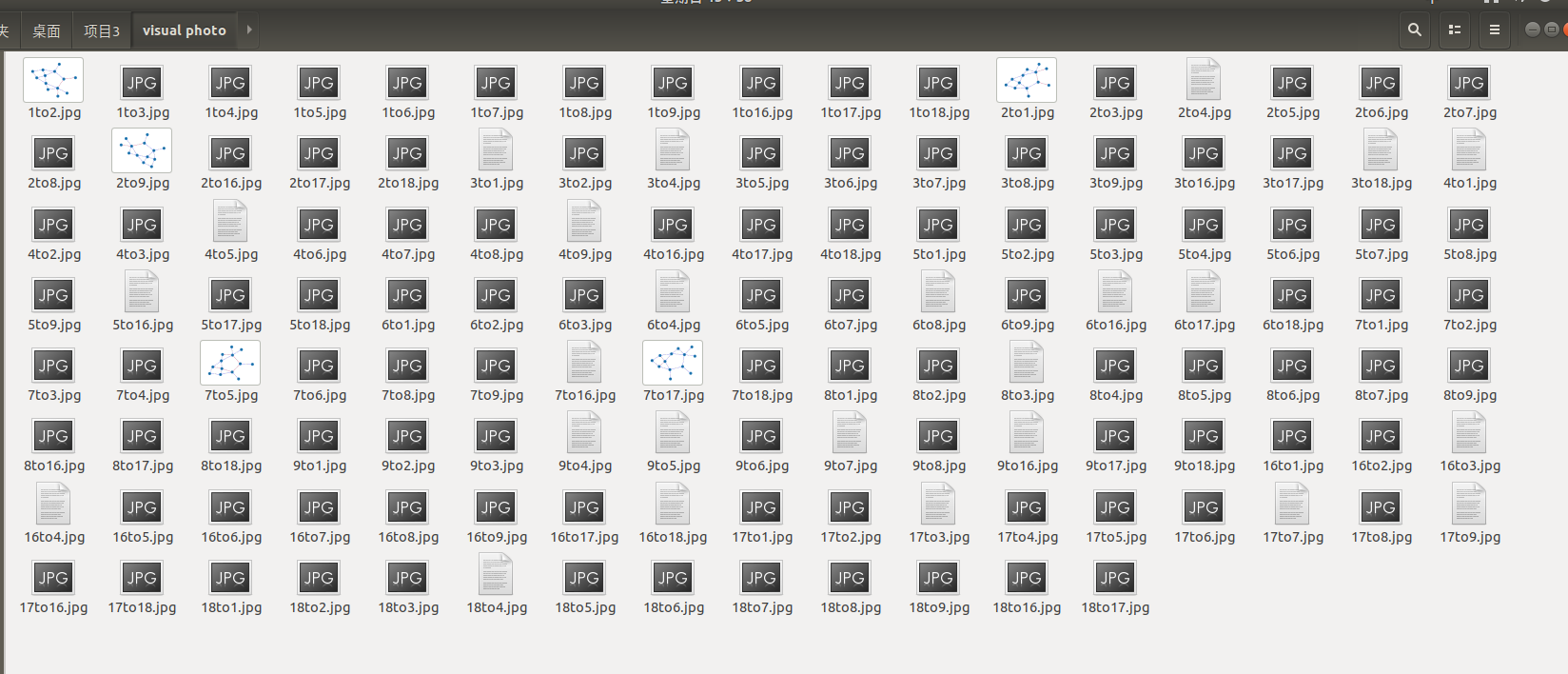

将所有业务在可视化平台上进行展示；

项目分析

就像老师说的，完成了Project1就相当于已经完成了Project3，我们只需要把Project1中Topo类中的BFS和DFS算法部分改成Dijkstra算法就可以了，然后对Controller类中部分路径配置代码适当修改即可。

项目思路

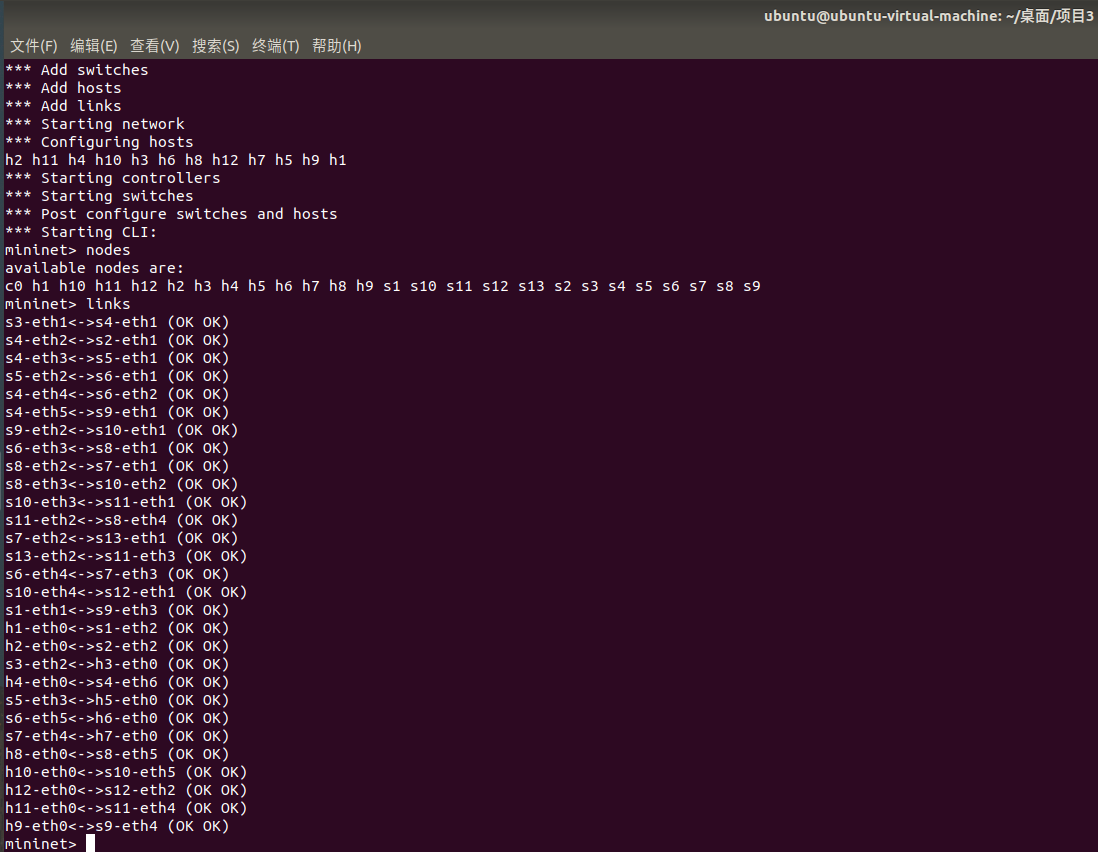

拓扑网络搭建

这次的拓扑网络跟Project1的一模一样，详见https://github.com/mlinku/Ryu-Course_Project中Project3部分。

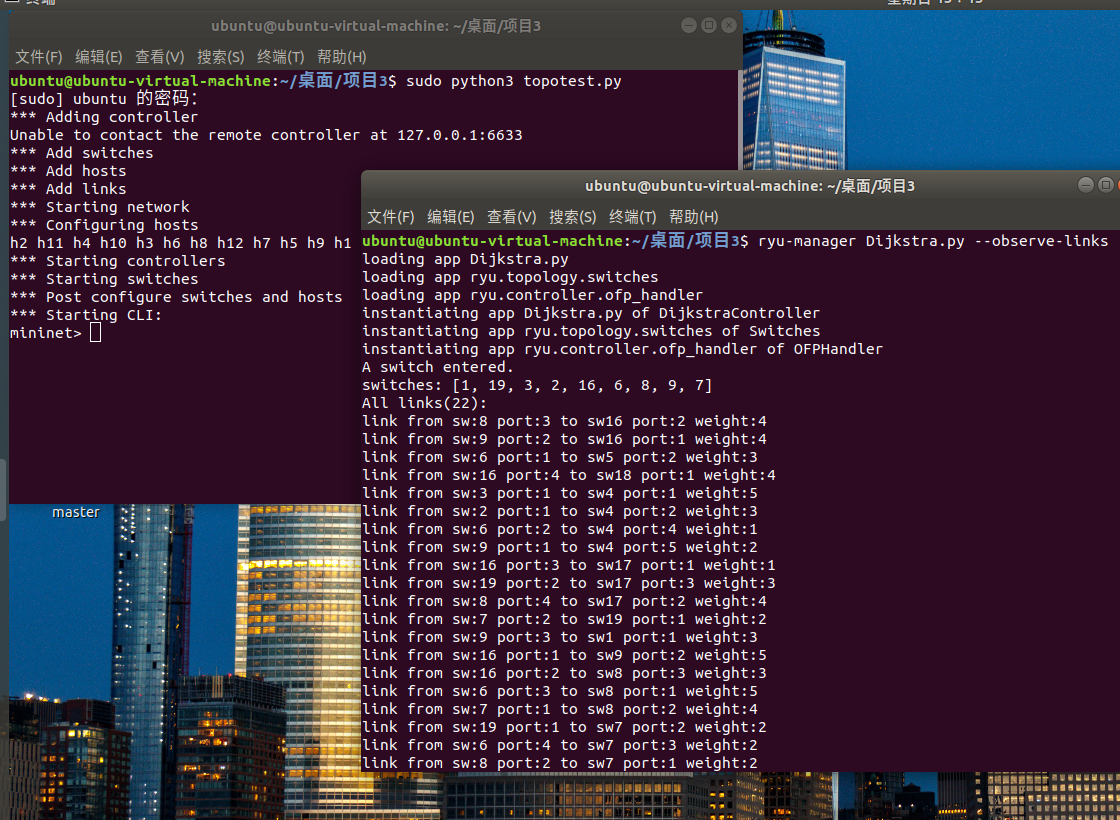

Ryu控制器编写

Dijkstra算法

如果对Dijkstra不够了解，可以参见个人博客。

1、用字典pre 记录结点路径的前置结点，字典dis 记录结点到源结点的距离。

2、初始化源结点到源结点的距离为 0，其他所有结点到源结点的距离为 9999999，前置结点为none。初始化桶的大小为边最大权值+1，源结点放入桶中。

3、从源结点开始，遍历从桶中取出结点的所有邻接结点，判断该结点到源结点的距离是否变短，如果变短了，则更新 dis 和 pre，更新桶中的数据。

4、当找到目的结点后，结束循环，并通过 pre 即前置结点，还原最短路径

5、将找到的最短路径转换成控制器配置的格式。

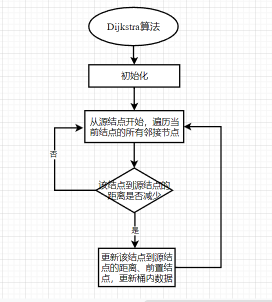

Dijkstra算法流程图

def Dijkstra(self, src_sw, dst_sw, src_port, dst_port):
    bucket = CircleBucket(self.max_weight + 1)  # 创建循环桶对象
    bucket.updateBucket(0, src_sw)  # 将源点先加入桶
    # pre用于存储路径 并将所有交换机在路径的前置结点初始化为None
    pre = {}
    # dis用于存储距离 并将所有交换机离源交换机距离初始化为9999999
    dis = {}
    for sw in self.switches:
        pre[sw] = None
        dis[sw] = 9999999
    dis[src_sw] = 0  # 将源结点的距离初始化为0
    flag = 1  # flag 用于判断是否找到目的交换机 因为这是一个单源单宿问题
    while flag == 1 and not bucket.checkBucketEmpty():  # 若还没找到目的交换机或桶内结点数不为空则继续循环
        sw = bucket.getFirst()  # 取出现在离源交换机最近的交换机
        if sw == dst_sw:  # 判断取出的交换机是不是目的交换机 如果是将flag置0并退出循环
            flag = 0
            break
        for u in self.switches:
            if u in (self.get_Adjdict(sw)).keys():
                # print(self.get_Adjdict(sw)[u])
                # 遍历取出交换机的所有邻接交换机 并更新循环桶内数据
                if dis[sw] + self.get_Adjdict(sw)[u][1] < dis[u]:  # 判断邻接交换机离源交换机的距离有没有缩短
                    dis[u] = dis[sw] + self.get_Adjdict(sw)[u][1]
                    pre[u] = sw  # 设置前置交换机
                    bucket.updateBucket(dis[u], u)  # 将桶数据数据更新
    spath = [dst_sw]
    sw = dst_sw
    while pre[sw] != None:  # 通过pre找出最短路径
        sw = pre[sw]
        spath.append(sw)
    spath.reverse()  # 将路径反转为从到源交换机到目的交换机
    print("Find done.The shortest path :", end=" ")
    self.printPath(spath)  # 输出最短路径
'''
到这里就已经实现Dijkstra算法对路径的查找了，后面部分代码删去，详细参见Project3 代码讲解。
'''
